銷釘是如何用來定位的

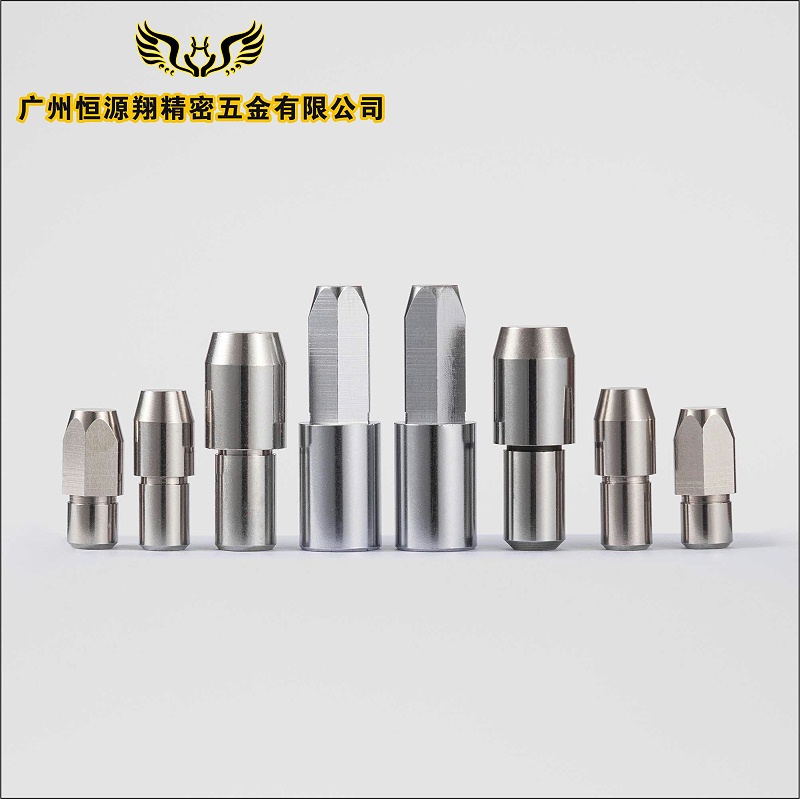

銷釘也叫定位銷。其用處是模具零件的定位。

銷釘有直桿型和錐型

上述類型分別還有攻絲型。JIS規(guī)范將其稱為沖壓模具用固定銷（B5062?僅直桿型）。JIS中另外還有作為機械零件的平行銷（B1354）和錐形銷（B1352），精度比模具用處低。

外徑精度、外表粗糙度及材質的硬度是定位銷的必要條件。

定位銷應悄悄壓入孔中運用。堅持力由定位銷被壓入孔中時因彈性變形取得的外表壓力及摩擦構成。因而，運用定位銷時，定位銷的外徑精度和孔精度的關系十分重要。

由于要把銷徑壓入孔徑，因而孔徑要稍小，假如是生料和淬火料，若不改動孔徑堅持力及定位銷的壓入力會產(chǎn)生差別。因而生料應將孔徑減少10μm、淬火料應將孔徑減少5μm左右。

定位銷的根本運用辦法請見【圖2】，將2根定位銷壓入板中，留意避免錯位。位置盡量離遠有利于進步精度。

【圖3】表示定位銷和孔的關系。

孔徑和深度的關系以定位銷堅持部長度為定位銷直徑的2倍為宜，最小應與直徑等長，最大不超越直徑的3倍。若孔的深度小于定位銷直徑，定位精度會變差；若超越定位銷直徑的3倍，則很難停止確保精度的孔加工。

如【圖4】（a）所示，對兩個零件停止定位是定位銷的根本運用辦法。但是，如【圖4】（b）中所示，也有穿過3張板運用的狀況，中間板上的孔為自在尺寸孔，避開定位銷。由于定位銷中間沒有被固定住，因而定位精度較差。由于上述緣由，從精度上思索，定位銷不能用于4張以上的板。

普通最常用的是直柱型定位銷，但有時也會用到錐形定位銷。錐形定位銷有可能因振動、沖擊而松弛，請?zhí)貏e留意。

此外，用定位銷來支撐從側面施加的壓力并不是定位銷自身的用處，最好不要對它能充沛到達目的抱太大希望。

請參考配合運用的銜接螺絲的尺寸來肯定定位銷的直徑。普通運用與螺絲尺寸相同的直徑，或者比螺絲尺寸大一號的直徑。
